高精度定位/通讯外置天线

GYF-MW57是一款专门针对多星多频和通讯频段设计的三合一车载天线，可广泛应用于车载导航、定位跟踪、安防等场合。内置高增益低噪声放大模块，采用高带外抑制滤波器滤除干扰信号，保证在恶劣电磁环境下正常工作。天线具有增益高，主瓣波束宽等特点。外壳具有防水防尘功能，可长期室外工作。

产品介绍：

导航无源天线特性		导航低噪声放大器特性
频率范围	L1:GPS1575.42±1.023MHZ BD：1561.098±2.046MHZ L5：1164-1237MHZ	低噪放增益		28±2dB
无源天线尺寸	25254MM 18184MM	噪声系数		≤2.0dB
极化方式	右旋圆极化 (RHCP)	驻波		≤2.0
带宽 Band Width(MHz）	≥20MHz	增益平坦度		±2dB
输出阻抗	50 Ohm	工作电压		3V-5VDC
无源天线单元增益增益 (with 70mmSquare GND plane)	2.0 dBi	工作电流		≤25mA(3.3VDC)
通信天线特性		结构特性

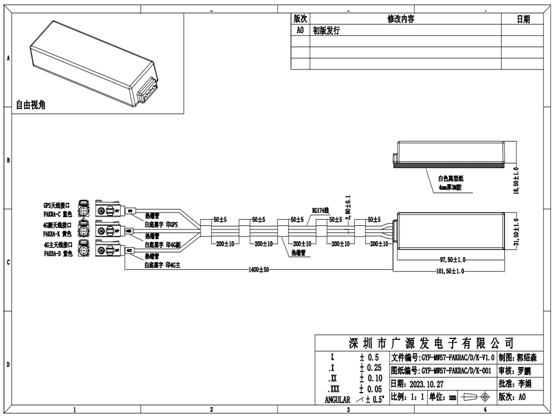

4G主天线	824-960MHz 1710-2690MHz	线缆长度接头	GPS：1.4M RG174，FAKRA-C 蓝色 4G主:1.4M RG174,FAKRA-D 紫色 4G副:1.4M RG174,FAKRA-K 黄色
4G副天线	1710-2690MHz	固定方式	白色泡棉胶3M/TY6125
最高增益	≥-4dBi	外壳材质	ABS+PC
驻波比	≤3.5	工作/存储温度	-20℃～+80℃
极化方式	线极化	湿度Humidity	95%~100％
标称阻抗	50 Ohm	防水等级	IP65
